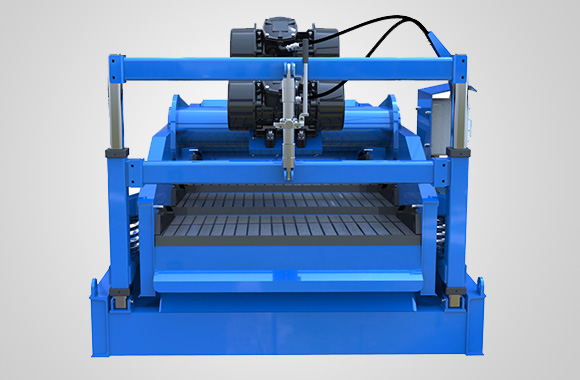

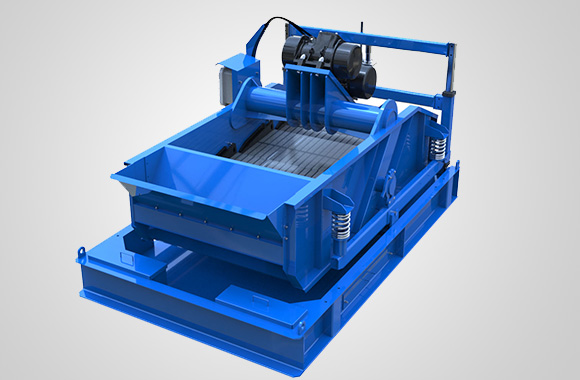

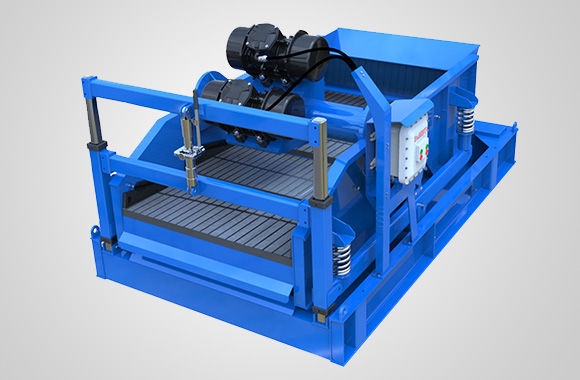

钻井液直线振动筛
直线振动筛采用短筒或长筒激振电机为动力源，性能优越、结构合理、运转平稳、寿命长、维护费用低。在同等条件下，与其它类型振动筛相比，钻井泥浆处理能力更强，输砂排屑能力更大。
直线振动筛用途： 直线振动筛是处理钻井泥浆的一级固控设备，更适用于要求处理量大的场合。可分离钻井泥浆中粒度大于76μm以上的固相颗粒。应用领域:大型石油钻机配套、大型非开挖钻机配套、盾构工程配套、河道清淤工程配套等。
下载产品手册功能详情 应用领域
直线振动筛采用短筒或长筒激振电机为动力源，性能优越、结构合理、运转平稳、寿命长、维护费用低。在同等条件下，与其它类型振动筛相比，钻井泥浆处理能力更强，输砂排屑能力更大。
振动筛的用途
LS系列振动筛是处理钻井泥浆的一级固控设备，更适用于要求处理量大的场合。可分离钻井泥浆中粒度大于76μm以上的固相颗粒。应用领域:大型石油钻机配套、大型非开挖钻机配套、盾构工程配套、河道清淤工程配套等。
直线振动筛的特点
1、高G力的激振强度，可视工况需要进行调整。
2、钻井泥浆快而高的处理能力。
3、可处理大排量大比重钻井液。
4、-1°～+5°筛框角度调节装置。
5、快装式张紧系统，易于更换筛网。
6、进料箱有堰式和箱式两种。
7、复合材料筛网具有更长的筛网寿命。
设备参数
| 固控振动筛 Shale Shaker | 干燥筛Hi-G Dryer | |||||
| 型号 | LS703 | LS833 | LS584 | LS583 | ES584 | LS584-D |
| 振型 | 直线Linear Motion | 直线Linear Motion | 直线 Linear Motion | 直线 Linear Motion | 椭圆 Balanced Elliptical Motion | 直线 Linear Motion |
| 电机类型 | 短 | 短 | 短 | 短 | 短 | 短 |
| 功率（kW）/(hp) | 2*1.72kW(2*2.3hp)(Italy Oli) | 2*1.72kW(2*2.3hp)(Italy Oli) | 2*1.72kW(2*2.3hp)(Italy Oli) | 2*1.72kW(2*2.3hp)(Italy Oli) | 2*1.72kW(2*2.3hp)(Italy Oli) | 2*1.72kW(2*2.3hp)(Italy Oli) |
| 振动强度（G-Force） | ≤7.4(可调) | ≤7.0(可调) | 7.1（6.5～7.5可调） | 7.0（6.6～7.4可调） | 6.3（5～6.3可调） | 7.3（6.8～7.8可调） |
| 筛网总面积（㎡）/(ft2) | 2.2/24 | 2.7/29 | 2.7/29 | 2.0/21.5 | 2.7/29 | 2.7/29 |
| 筛面倾角调整范围( °) | -1～+5 | -1～+5 | -1～+5 | -1～+5 | -1～+5 | -1～+5 |
| 处理量（m3/h）/(GPM) | 113～136/500～600 | 136～170/600-750 | 136～170 /600～750 | 113～136 /500～600 | 136～170 /600～750 | |
| 筛网类别 | 勾边 Hook strip | 勾边 Hook strip | 平板筛网 Frame/Pre-tensioned | 平板筛网 Frame/Pre-tensioned | 平板筛网 Frame/Pre-tensioned | 平板筛网 Frame/Pre-tensioned |
| 筛网规格（mm)/(in) | 700*1050/27.5*41 | 830*1080/33*42.5 | 585*1165 / 23*46 | 585*1165 / 23*46 | 585*1165 / 23*46 | 585*1165 / 23*46 |
| 筛网个数 | 3 | 3 | 4 | 3 | 4 | 4 |
| 噪音（dB） | ＜85 | ＜85 | ＜85 | ＜85 | ＜85 | ＜85 |
| 堰高（mm）/(in) | 882/35 | 882/35 | 780/30 | 940/37 | 780/30 | 1171/46（进料接口高度） |
| 尺寸L*W*H（mm）/(in) | 2818*1840*1640/111*72*64 | 3190*1870*1640/125*74*64 | 2998*1856*1522/118*73*60 | 2350*1761*1658/92.5*69*65 | 2998*1856*1500/118*73*59 | 2752*1892*1762/108*74*69 |
| 重量（kg）/(lbs) | 1815/4002 | 1930/4256 | 1925/4245 | 1680/3705 | 1917/4227 | 1590/3506 |
