固控系统中常用的配件蝶阀
发布者：管理员 | 发布时间：2024-07-06 | 阅读次数：151

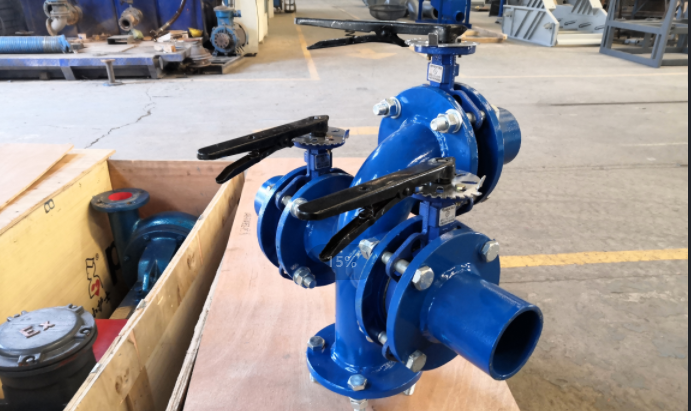

固控系统中常用的配件蝶阀
蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点： 1、结构简单，体积小，重量轻，耗材省，别用于大口径阀门中； 2、启闭迅速，流阻小；3、可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点：1、流量调节范围不大，当开启达30%时，流量就将进95%以上；2、由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中；一般工作温度在300℃以下，PN40以下；3、密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。
分类：按驱动方式分，电动、气动、液动、手动，其中手动又有手把式和手轮式（或称为涡轮）。设计选型时，当50≤口径＜100mm时，常选用手把式；当口径≥100mm时，常选用手轮式或你涡轮式。
型号示例：
如D741X-2.5：阀门采用液动装置操作、法兰连接端, 垂直板式结构, 阀座密封面材料为铸铜, 阀瓣密封面材料为橡胶, 公称压力 PN2.5 、阀体材料为灰铸铁的蝶阀。
